数控机床刀架常见故障诊断与维修

2020-04-27

首先要判断电动刀架内部机构是否卡死或刀架电机故障。换刀过程中,如果听到电机闷响,说明电机异相,检查电机电源电路;如果没有闷响,则切断电源检查,用扳手转动蜗杆。如果不能正常转动,说明刀架卡在里面。此时,应询问机床操作人员是否有碰撞。如果不是刀架被机械卡住,则大部分故障部位是滑销弯曲或滑销与离合器片接触处被绣花卡住。需更换滑销或清理滑销与离合器片的绣痕,加润滑油,其它部位出现的几率较小;如有碰撞,检查中心轴、滑销、联轴器是否变形,弹簧是否断裂,然后进行校正或更换。

如果蜗杆能用扳手正常转动,检查电机电源电压是否正常,电机三相绕组电阻值是否正常。如果异常,检查电源电路。如果电机出现故障,更换电机或进行维修。电动刀架的一个刀号继续转动,其余刀号正常。一是刀具号对应的霍尔元件损坏或上拉电阻断裂。更换后信号盘。另一个是连接刀具编号的电线断了。检查连接线。电动刀架不能停止转动,有刀号都找不到这样的故障。首先,发射器面板的电源没有24伏电压。用万用表检查电源是否有24伏电压。如果没有,检查电源。其次,发射器面板的霍尔开关损坏或上拉电阻开路。

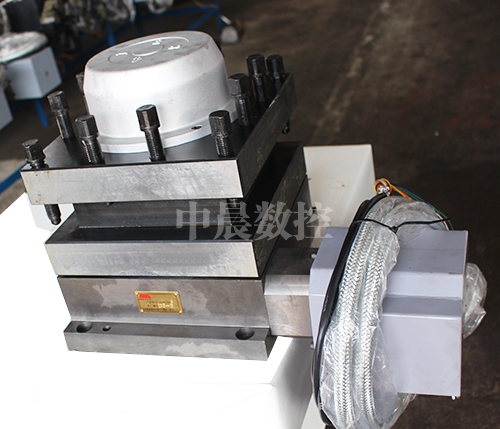

数控机床刀架

更换发射器面板。三是霍尔开关和变送器面板上的磁钢位置不正确,或磁钢是非磁性的。调整其位置或更换磁钢;四是通讯线路断开或刀位信号接收电路断开,检查线路。一是机床参数中刀架防锁时间设定过短,检查机床参数设定值,一般设定为1.2s;二是刀架电机不能反转,检查连接的继电器是否损坏;三是刀架中的滑销,即定位销断裂,更换定位销。

这些故障都是常见故障,解决方法也基本相同,所以笔者在这里只做一个简单的介绍,但需要提醒的是,当修理好的机器重新组装时,有一点要注意,即重新组装时,螺钉应留有多个螺纹,离合器销不能放在离合器片槽内,否则安装时会卡住。
