关于电动刀架换刀时出现问题的举例

2020-04-29

电动刀架换刀时,无论是手动换刀还是自动换刀,只听“啪”的一声,机床主电源断开。作为维修人员,反应是机床短路。但是,当数控车床再次启动时,数控系统、主轴、轴和z轴可以正常工作,其他也正常,但只要再次更换刀具,主电源就会切断。须是电动刀架电机电源短路接地。于是,笔者打开电机盖,发现电机的引出端已被更换,然后询问机床之前有没有维修过。

车间经理说,上学期有人来修机床,把以前是陶瓷的端子换了下来,弄坏了,换成了塑料的,直到现在才正常使用。然后用兆欧表检查电机绕组对地绝缘电阻。发现电阻值很低,电阻值几乎为零,因此确定绕组对地短路;然后检查出口导线是否损坏,未发现损坏。然后拆卸端子。拆卸端子时,发现固定端子的螺丝很长,螺丝孔从里面直通,可见内部绕组,接地线也通过螺丝与电机外壳连接。然后将接地线摇下,检查三相绕组组的电阻值,电阻值正常;结论接地线与绕组连接,但未发现接线损坏;经分析,可能是更换前一个端子时,前一个陶瓷端子较多高于目前的塑料端子,并有两个固定螺钉。

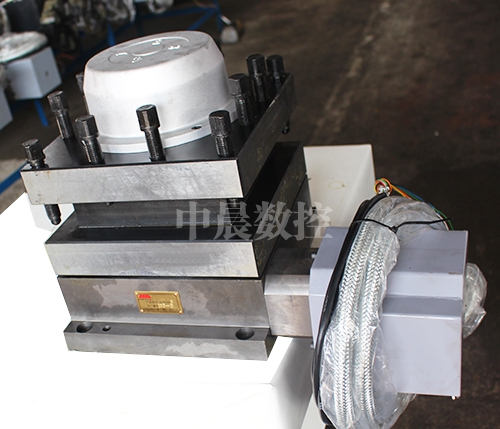

电动刀架

更换时,由于固定位置错位,只能用一个螺钉固定,螺钉比较长,将其推到内部绕组上,接地线接在螺钉上,但为什么以前没有发生这种情况,笔者分析确认安装固定螺钉时,螺杆太长,螺孔通了,所以推到内部绕组上,但电机绕组有一层绝缘漆,所以使用时没有问题。使用时,由于机床振动,绕组与螺杆长期接触,绝缘漆损坏,使电机绕组通过螺杆对地短路。所以我们用绝缘树脂密封了这个端口。

为了操作安全,我们仍然用另一个端口固定端子并连接接地线。但是现在我们已经换了一个很短的螺丝来固定它,所以它不能放在电机绕组上。故障终于排除了。一开始,提交人怀疑马达坏了,可能需要更换。经过仔细分析,故障可以排除。因此,作为一名维修人员,不应粗心大意,综合考虑问题,否则会给以后的维修带来很多麻烦。
